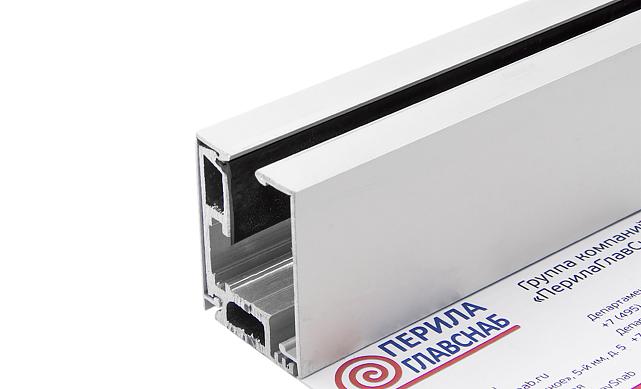

Профиль алюминиевый зажимной для стекла 8-12 мм, АНОД с отверстием, длина 3 м т40-7 AL
₽
2 227 ₽/м
Наличие:
Доставка день в день с нашего склада до ТК для отправки в ваш город
Доставка день в день с нашего склада до ТК для отправки в ваш город
Одинцово
В наличии
СПб-Волковская
В наличии
Москва-Жулебино
В наличии
КЗ-Алматы
Уточняйте у менеджера
Екатеринбург
В наличии
Артикул
т40-7 AL
Описание
Профиль алюминиевый зажимной для стекла 8-12мм, анодированный, длина 3 метра.
С отверстиями
С отверстиями
Назначение
Основное предназначение зажимного профиля т40 - закрепление стеклянных полотен 8, 10 и 12 мм к полу, потолку, стенам. Элемент фурнитуры также можно применять на толщине 9 и 11 мм без дополнительных деталей.
Сборка и установка
1. в базе т40-01-1 заготовлены отверстия под крепление в пол, потолок, стену. Шаг отверстий 300 мм, по краям 150 мм, под крепление дюбель-саморез. Размечаем на поверхности места крепления, устанавливаем дюбеля.
2. Фиксируем базу т40-01 саморезами и иными креплениями в заранее заготовленные отверстия.
3. Гайку клипсы т40-02 пропускаем в технический канал на базе т40-01. Ответную часть клипсы с винтом устанавливаем в паз базы после утановки стекла.
Чем ближе паз к основанию базы, тем меньше стекло.
Ближайший паз начинается с восьмимиллиметрового стекла.
4. уплотнительную резинку 40-06 устанавливаем на базу т40-01 в готовый производственный паз.
На клипсы также устанавливаем резинку т40-06
5. Для того, чтобы стекло не касалось металлических деталей профиля, рекомендуем установить между клипсами подставку для стекла т40-05 с расчетом 3 шт на 1 метр.
6. Устанавливаем стекло, затягиваем клипсы т40-02
7. С двух сторон паза устанавливаем крышки т40-03-3 AL
В комплект входит
Комплект для 3 м зажимного профиля под стекло включает в себя:
1.40-01-1 База для профиля зажимного т40 с отверстием, алюминий, длина 3,0 метра- 1 шт
2. т40-02-2 Клипса для профиля зажимного т40, L=50мм, алюминий (с винтом и гайкой) для стекла 8-12 мм- 9 шт
3. т40-03-3 AL Крышка зажимного профиля т40, анодированная, длина 3,0 метра- 2 шт
4. т40-06-G уплотнительная резинка 16х4 для профиля т40, серая (в базу и в клипсы)- 3.5 метра
т40-12-30 SSS торцевая заглушка и т40-05 подставка для стекла в профиль заказывается отдельно.
1.40-01-1 База для профиля зажимного т40 с отверстием, алюминий, длина 3,0 метра- 1 шт
2. т40-02-2 Клипса для профиля зажимного т40, L=50мм, алюминий (с винтом и гайкой) для стекла 8-12 мм- 9 шт
3. т40-03-3 AL Крышка зажимного профиля т40, анодированная, длина 3,0 метра- 2 шт
4. т40-06-G уплотнительная резинка 16х4 для профиля т40, серая (в базу и в клипсы)- 3.5 метра
т40-12-30 SSS торцевая заглушка и т40-05 подставка для стекла в профиль заказывается отдельно.
